Typy konstrukcí sekčních vrat

Konstrukce sekčních vrat

Konstrukci sekčních garážových vrat tvoří svislé vedení z žárově zinkovaných profilů opatřených svislým těsněním, které je montováno bezprostředně za otvor zevnitř. Svislé vedení plynule přechází do vodorovného vedení zavěšeného pod strop eventuálně do stropní konstrukce např. krovů.
Příslušenství ke konstrukci jsou: středové panty, boční panty, pozinkované ocelové lano, kuličková ložiska, horní a spodní držáky.
Hřídel s torzními pružinami je navržena 25 000 cyklů počet a velikost pružin závisí na velikosti vrat, které jsou montovány v prostoru nadpraží, se sníženým systémem na konci vodorovných kolejnic.
V určitém rozsahu velikostí vrat je na výběr systém tažných pružin namontovaných podél vertikálních lišt.

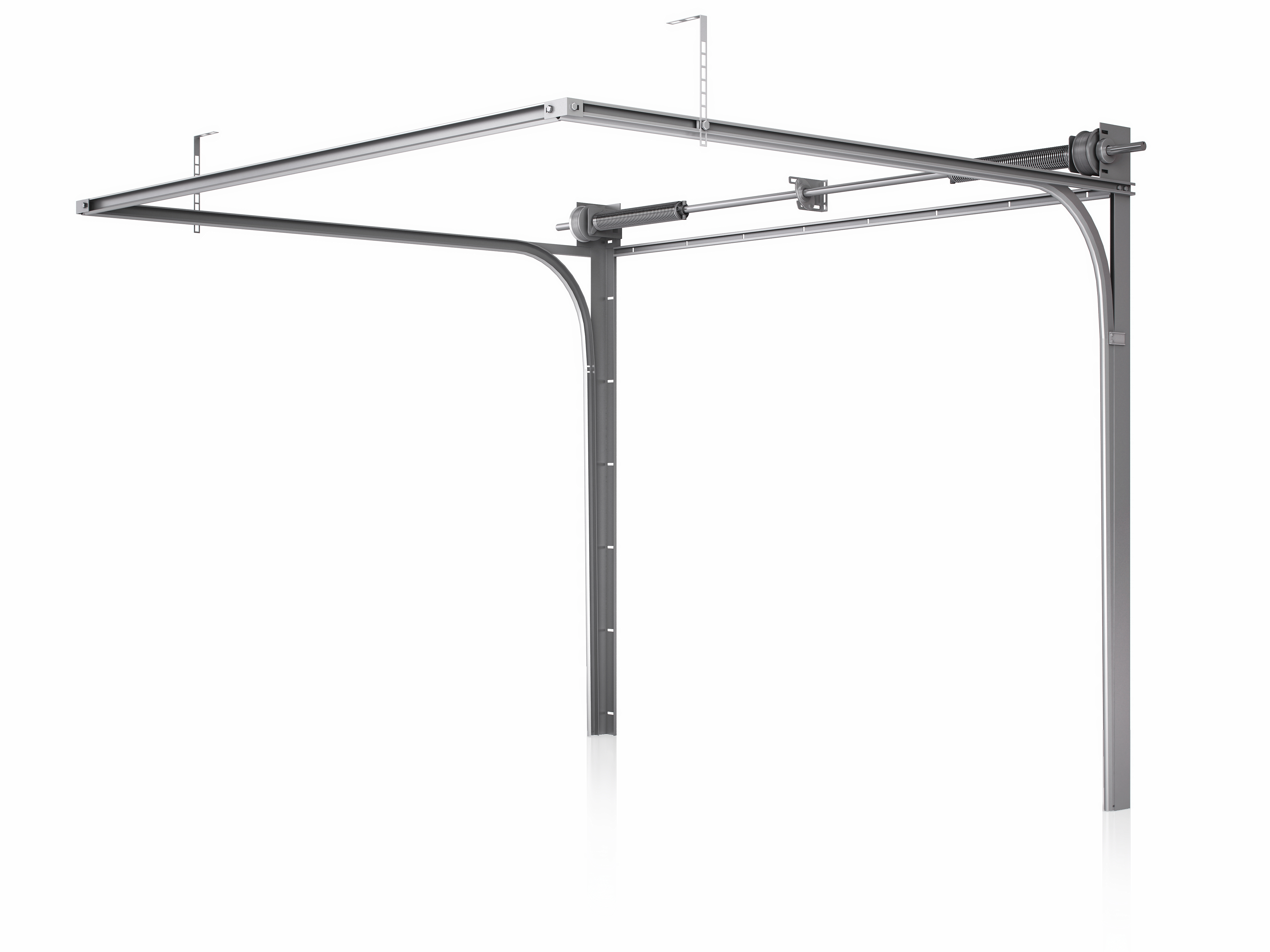

Konstrukce standard – typ S
torzní pružiny s montáží na překlad

šířka otvoru max. 6000 mm
výška otvoru (privát vrata) max. 3060 mm
výška nadpraží (překladu) min. 360 mm
šířka ostění (boční prostor) min. 100 mm
délka vodorovných kolejnic výška otvoru + 500-640 mm

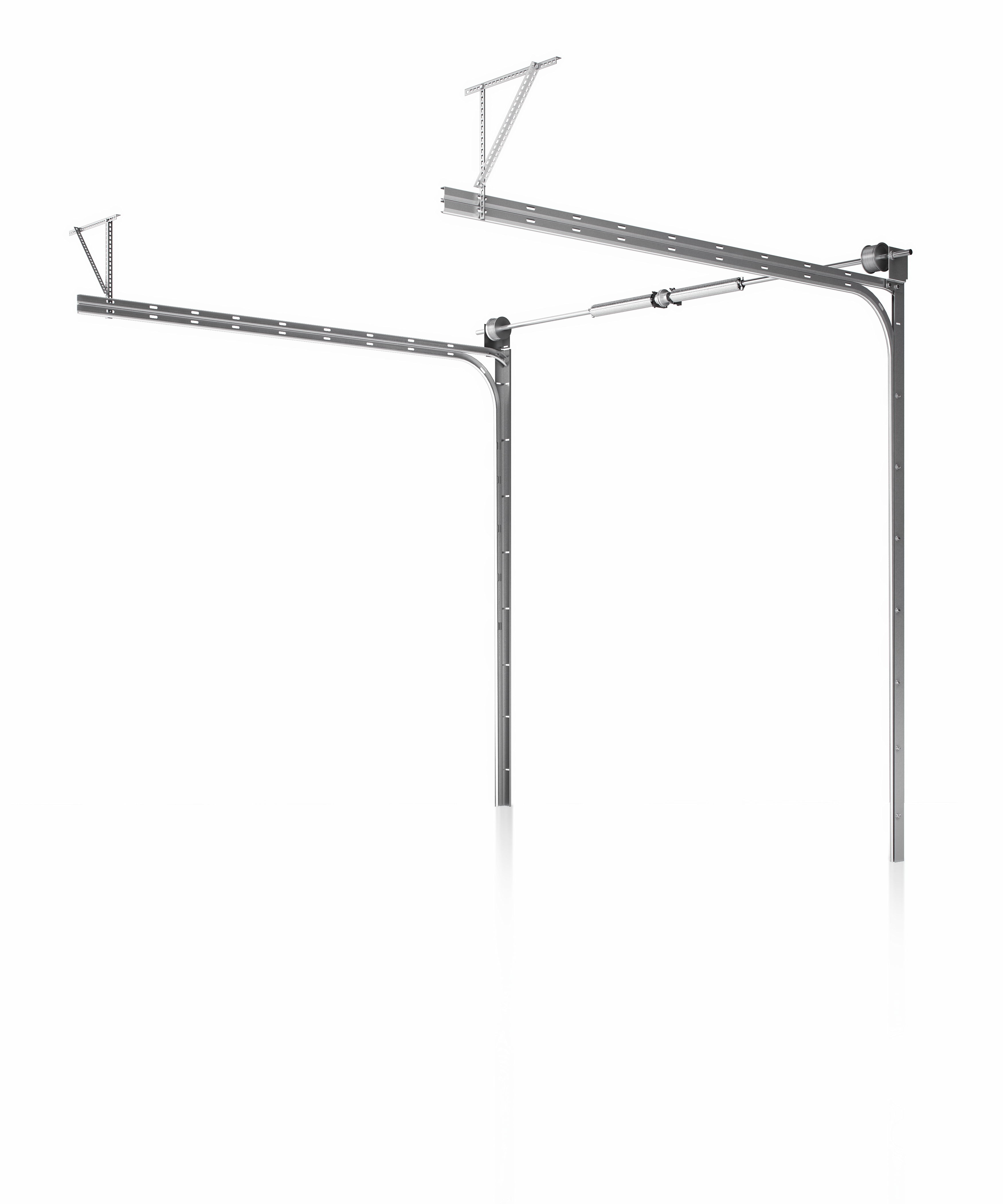

Dvojitá konstrukce pro nízké nadpraží – typ NP
torzní pružiny s montáží na překlad

šířka otvoru max. 6000 mm
výška otvoru (privát vrata) max. 3060 mm
výška nadpraží (překladu) min. 360 mm
šířka ostění (boční prostor) min. 100 mm
délka vodorovných kolejnic výška otvoru + 500-640 mm

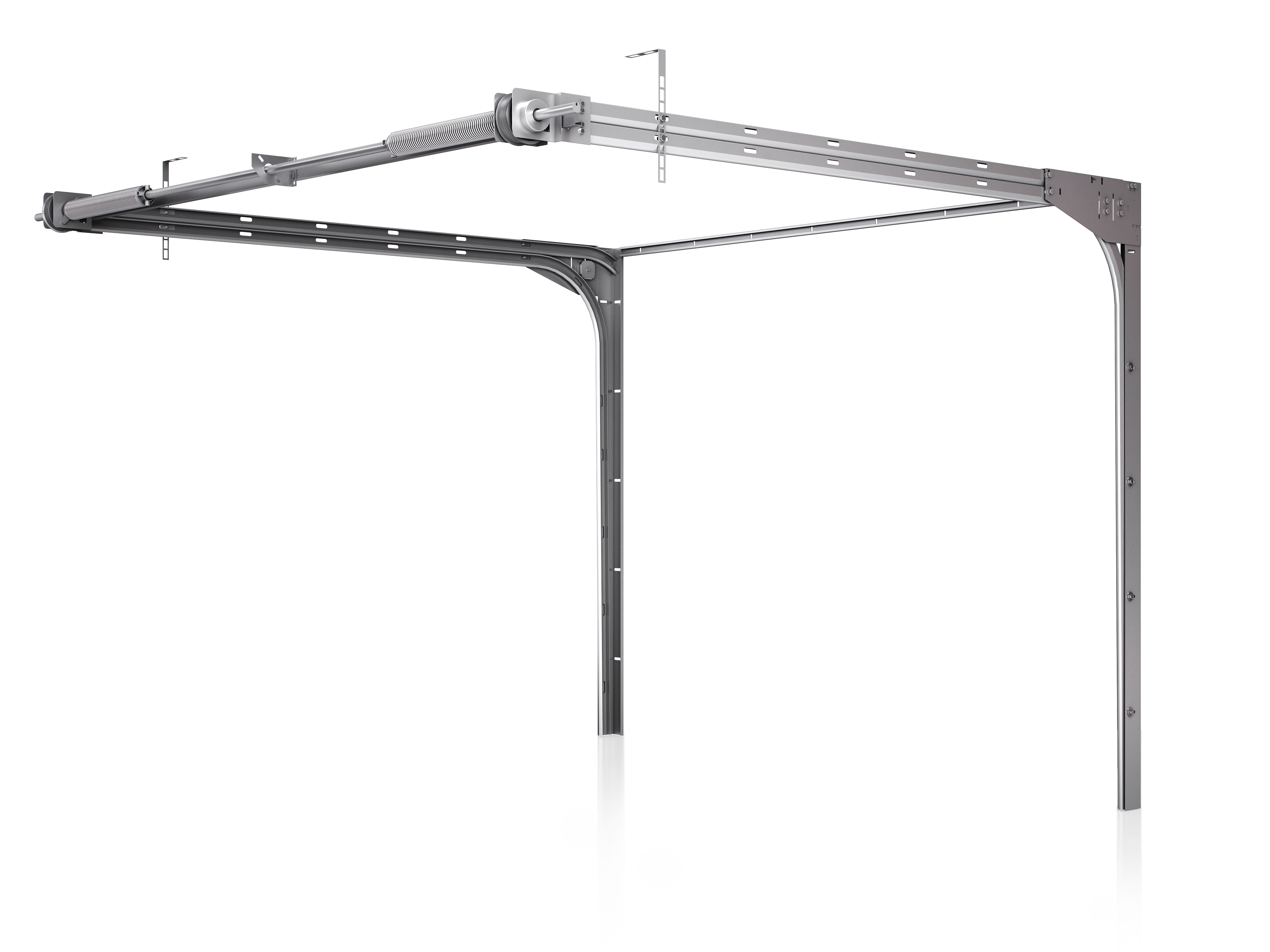

Dvojitá konstrukce pro nízké nadpraží – typ NT (za příplatek)
torzní pružiny s montáží vzadu na konstrukci

šířka x výška otvoru max. 5500 x 2450 mm
max. 4500 x 2720 mm
max. 4200 x 3060 mm
výška nadpraží (překladu) min. 220 mm
šířka ostění (boční prostor) min. 100 mm
délka vodorovných kolejnic výška otvoru + 500-640 mm

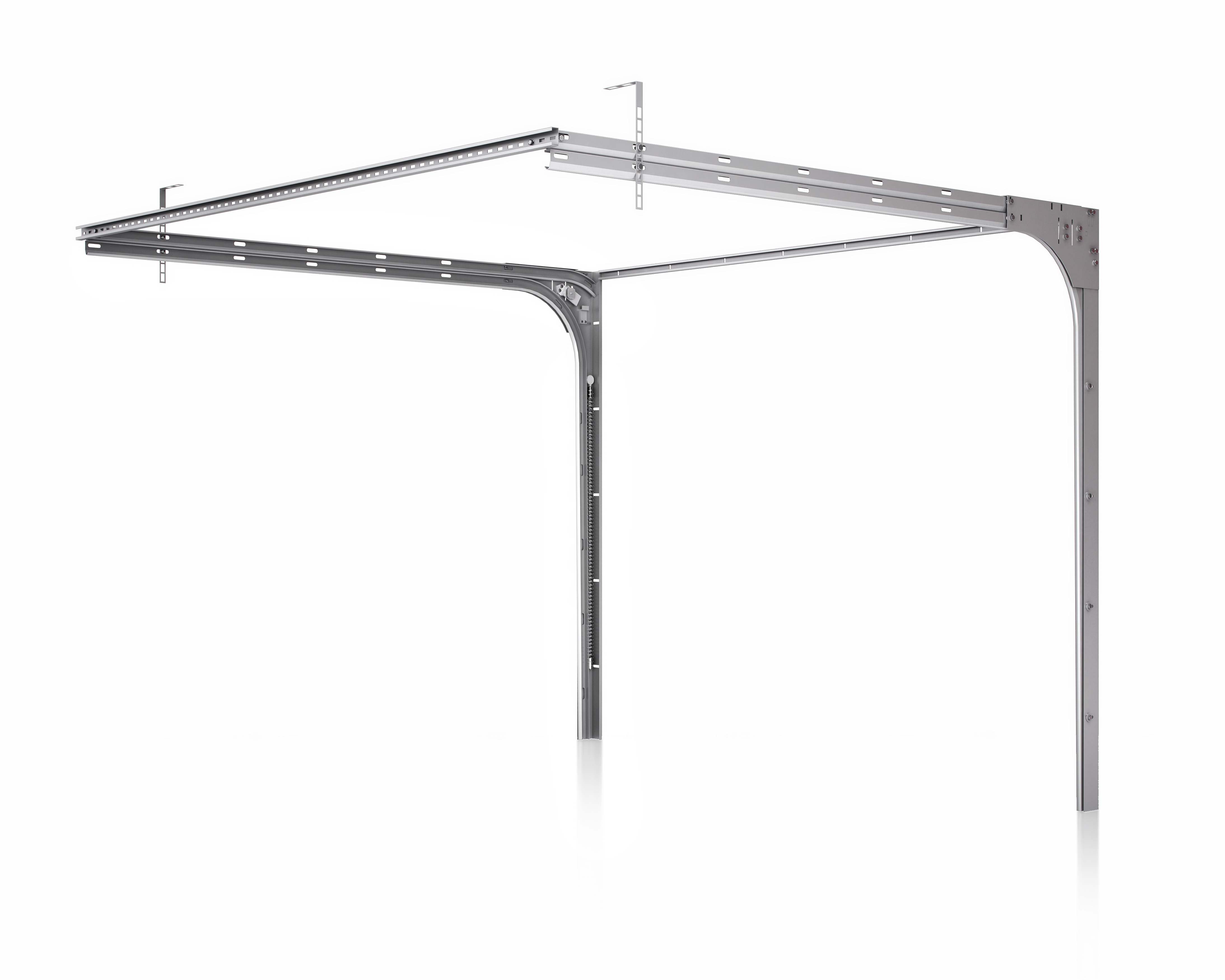

Konstrukce se svislou tažnou pružinou – typ SN  (za příplatek)

šířka otvoru max. 3500 mm
výška otvoru (privát vrata) max. 2500 mm
výška nadpraží (překladu) min. 120 mm
šířka ostění (boční prostor) min. 100 mm
délka vodorovných kolejnic výška otvoru + 500-640 mm
