Konstrukce sekčních vrat
Konstrukci sekčních garážových vrat tvoří svislé vedení z žárově zinkovaných profilů opatřených svislým těsněním, které je montováno bezprostředně za otvor zevnitř. Svislé vedení plynule přechází do vodorovného vedení zavěšeného pod strop nebo svislé pro úsporu místa případně zvýšené a šikmé. Příslušenství ke konstrukci jsou: středové panty, boční panty, pozinkované ocelové lano, kuličková ložiska, horní a spodní držáky. Hřídel s torzními pružinami je navržena 25 000 cyklů počet a velikost pružin závisí na velikosti vrat.
Bezpečnostním prvkem jsou padací brzdy a pojistky proti prasknutí pružin.
Rozměry st.otvoru šířka až 6500 mm, výška až 6120 mm.
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-standard-300x225.jpg) |
Konstrukce standard – typ S
torzní pružiny s montáží na překlad
výška nadpraží (překladu) |
min. 420 mm |
šířka ostění (boční prostor) |
min. 120 mm |
délka vodorovných kolejnic |
výška otvoru + 640 mm |
|
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-šikmá-300x300.jpg) |

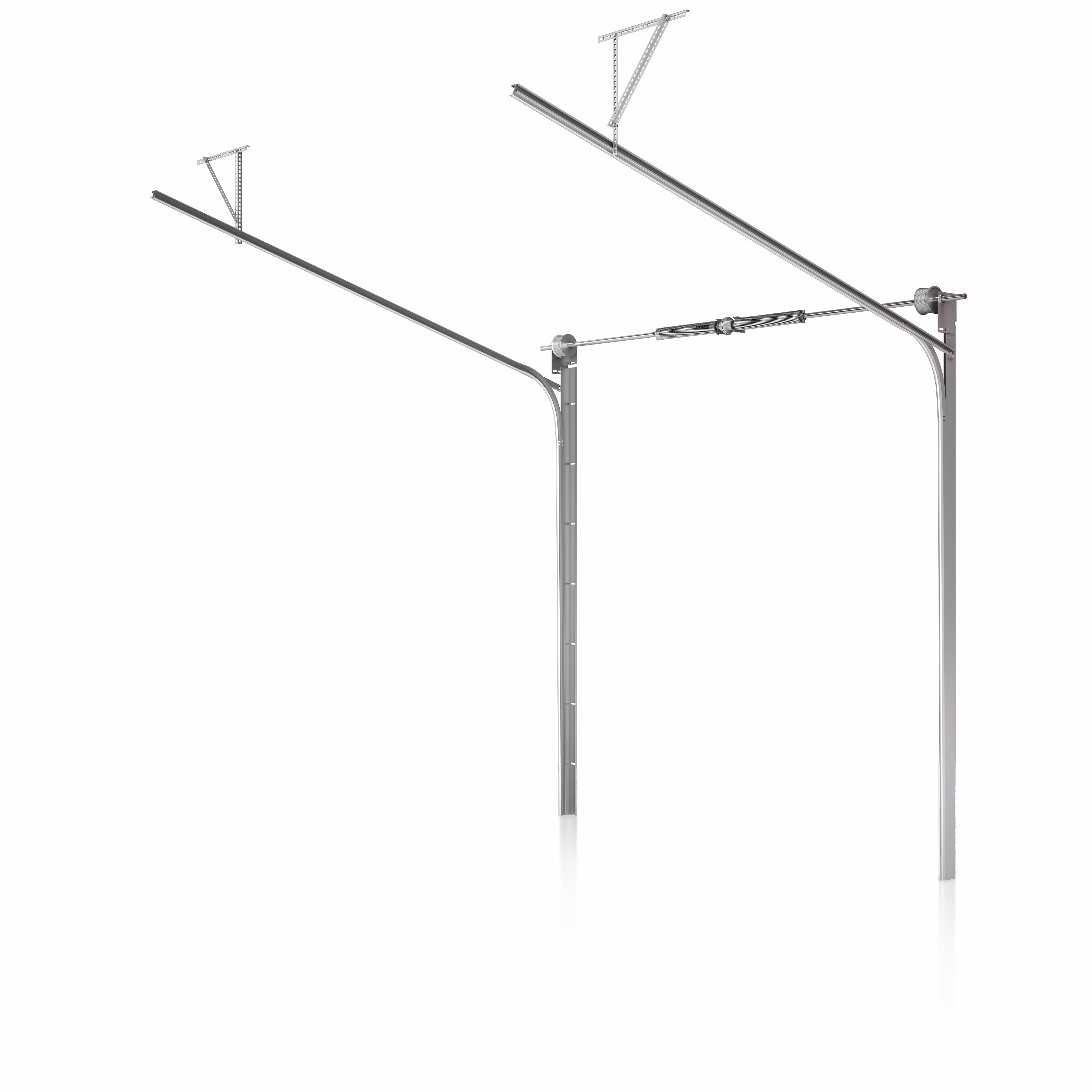

Šikmá konstrukce – typ SK
torzní pružiny s montáží na překlad
výška nadpraží (překladu) |
min. 450 mm |
šířka ostění (boční prostor) |
min. 150 mm |
délka vodorovných kolejnic |
výška otvoru + 640 mm |
|
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-se-zvýšeným-nadpražím-233x300.jpg) |

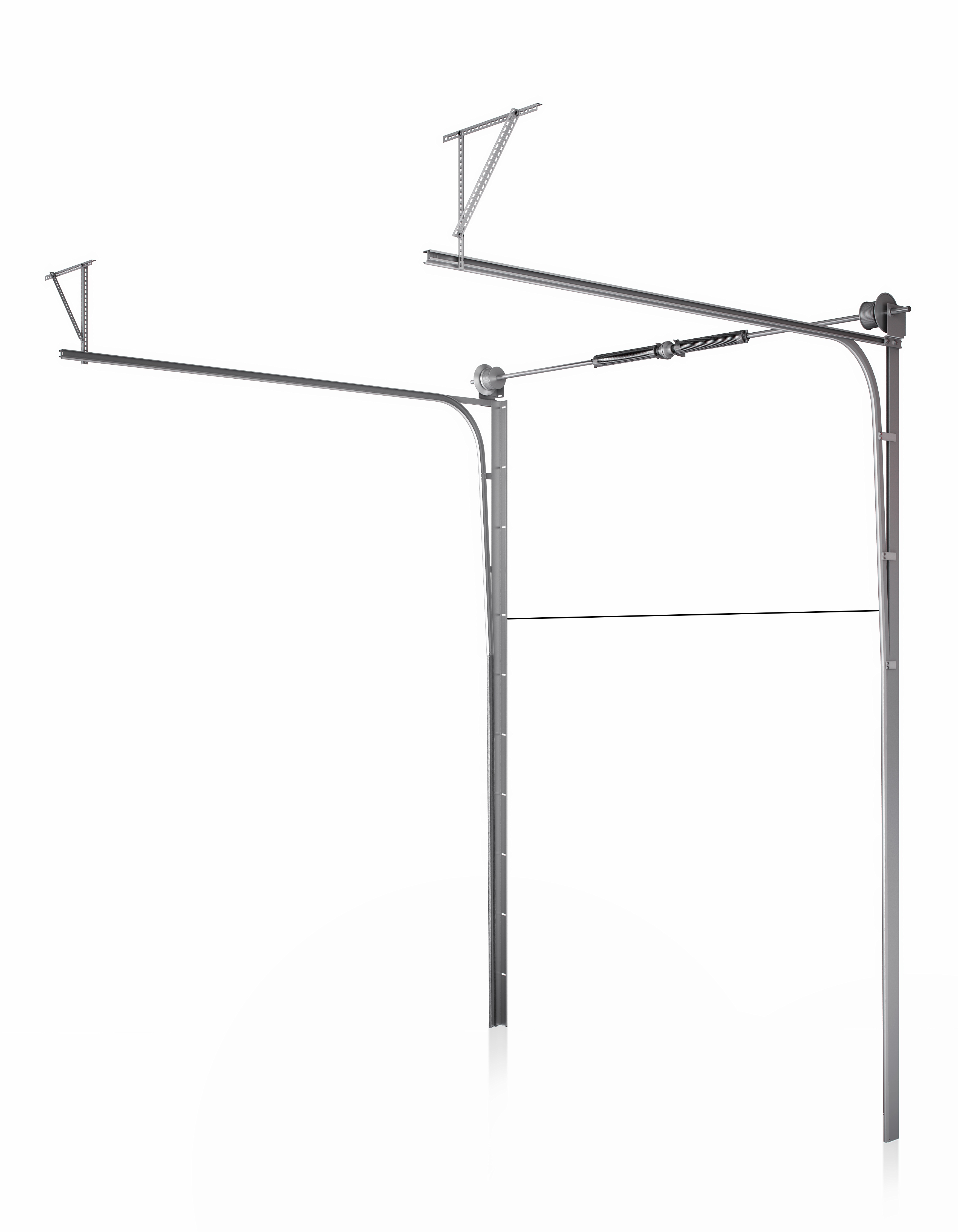

Zvýšená konstrukce – typ W (za příplatek)
torzní pružiny s montáží na překlad
výška nadpraží (překladu) |
min. 600 mm |
šířka ostění (boční prostor) |
min. 120 mm |
délka vodorovných kolejnic |
výška otvoru+ napdraží + 640 mm |
|
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-se-sníženými-pružinami-200x300.jpg) |

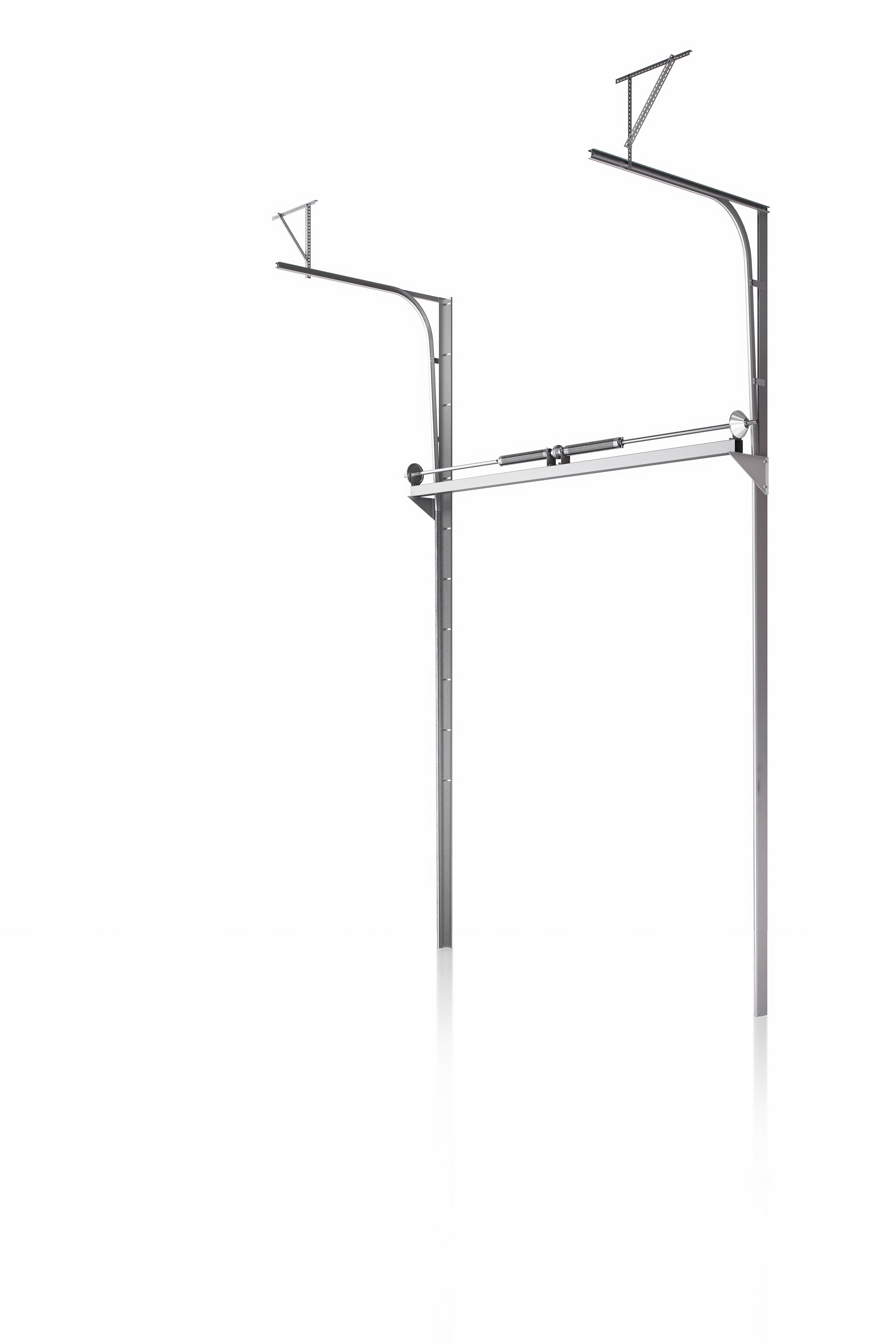

Zvýšená konstrukce se sníženými pružinami – typ WO (za příplatek)
výška nadpraží (překladu) |
min. 800 mm |
šířka ostění (boční prostor) |
min. 150 mm |
délka vodorovných kolejnic |
výška otvoru + nadpraží + 640 mm |
|
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-vertikální-180x300.jpg) |

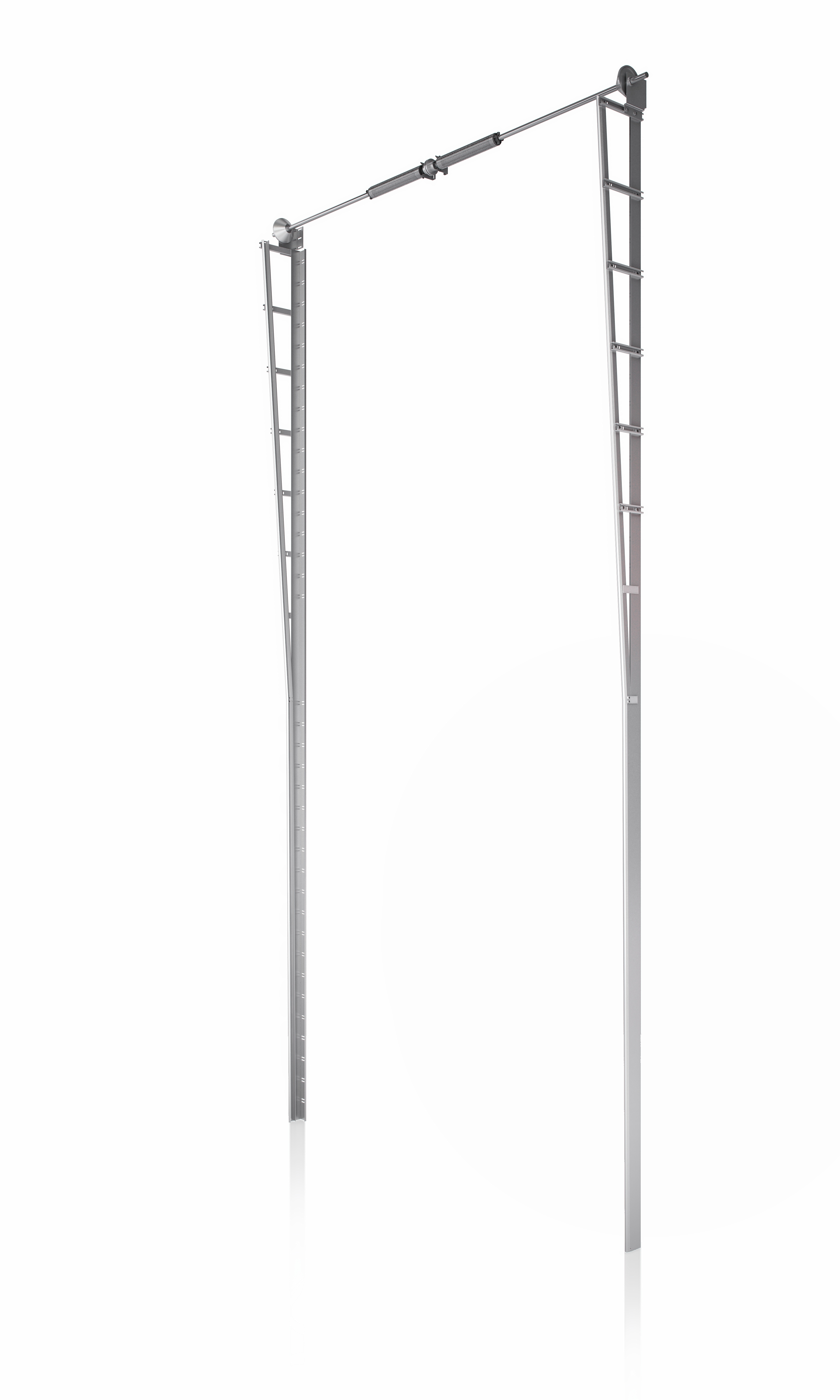

Vertikální konstrukce – typ P (za příplatek)
torzní pružiny s montáží na překlad
výška nadpraží (překladu) |
výška otvoru + min. 400 mm |
šířka ostění (boční prostor) |
min. 100 mm |
|
![](https://www.ashsystem.cz/wp-content/uploads/2017/06/Konstrukce-vertikál-se-snížením-pružin-180x300.jpg) |

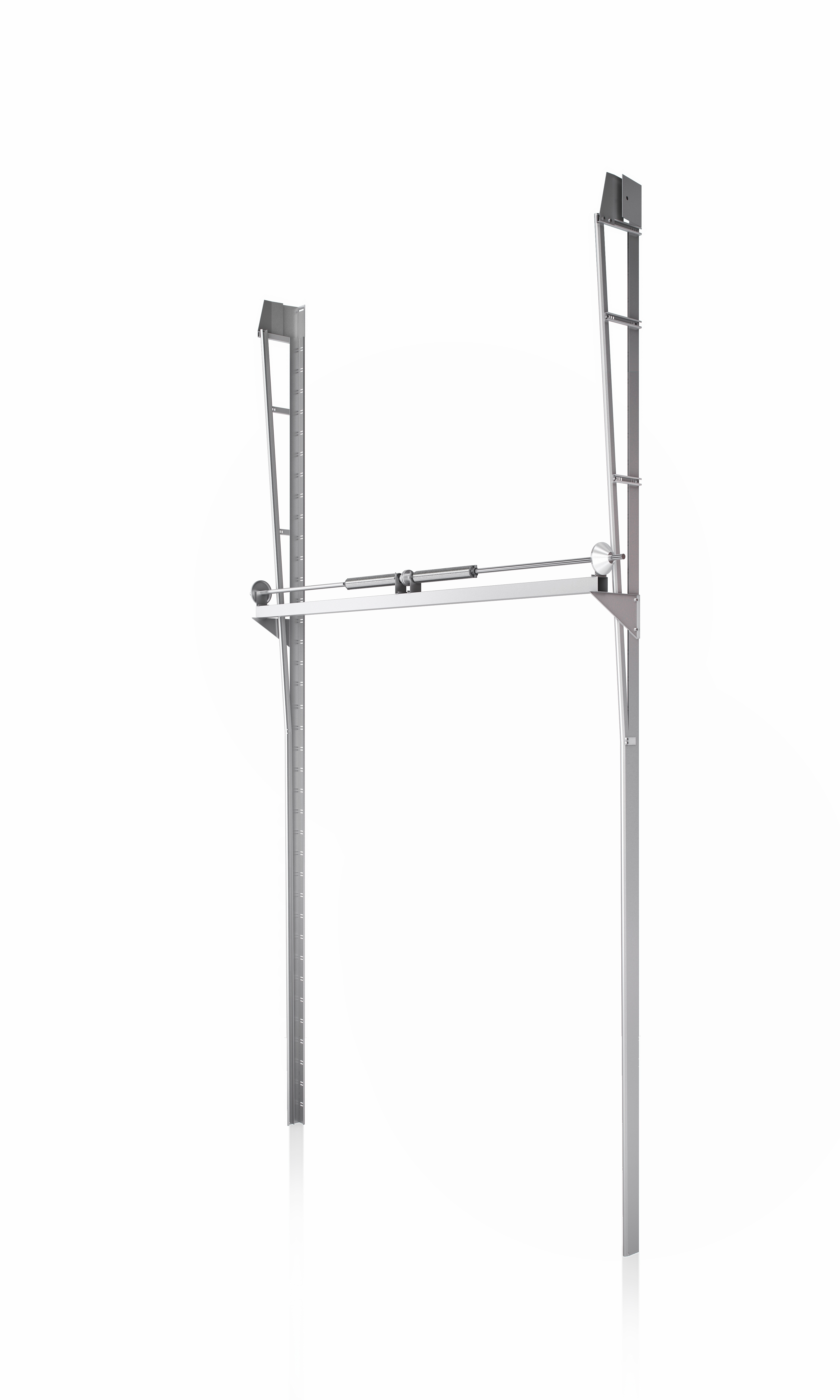

Vertikální konstrukce se sníženými pružinami – typ PO (za příplatek)
výška nadpraží (překladu) |
výška otvoru + min. 400 mm |
šířka ostění (boční prostor) |
min. 150 mm |
|
